硅光技术谈了二三十年，终于在2026年真正进入大规模商业化。英伟达宣布，搭载台积电COUPE光学引擎的Spectrum-X共封装光学（CPO）交换机已进入量产并开始向核心客户出货。这不是实验室演示，而是数据中心实际部署的开始。

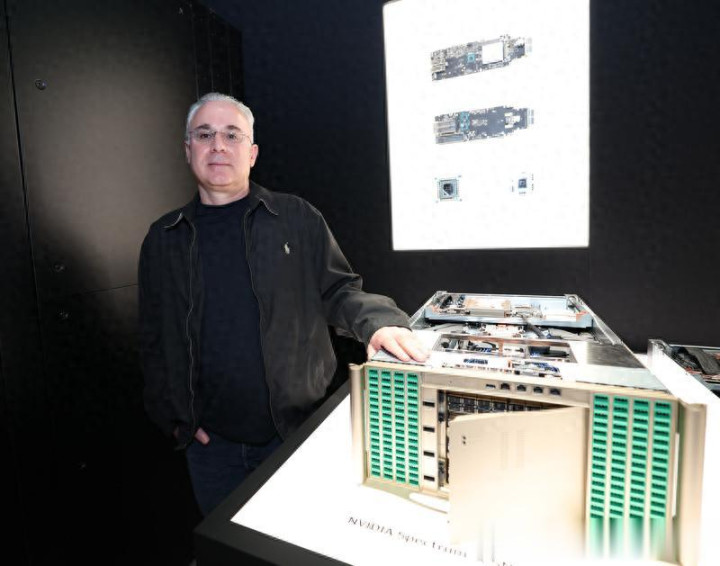

Spectrum-X共封装光学（CPO）交换机
为什么硅光突然跑通了？
传统光模块是插拔式的，光引擎离交换芯片较远，电信号走很长一段铜线，功耗高、延迟大、可靠性受限于大量激光器。CPO把光引擎直接封装在交换芯片旁边，大幅缩短电信号路径。台积电的COUPE（Compact Universal Photonic Engine）用SoIC-X技术把电子芯片和光子芯片立体键合，再与先进封装结合，解决了密度、功耗和量产良率三大难题。
COUPE带来的直接好处很清晰：激光器数量减少到原来的约四分之一，功耗效率提升数倍，平均故障间隔时间显著延长。Spectrum-X单台交换机吞吐量可达400Tbps，支持更高密度的AI集群互联。

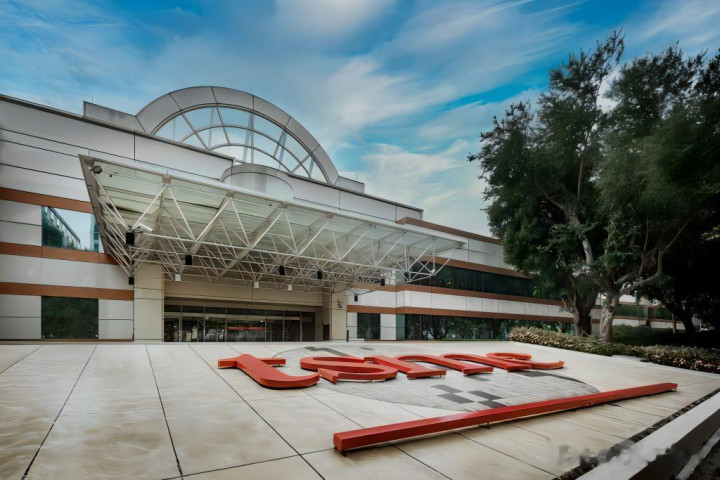

台积电
工程细节决定胜负
硅光量产难在对准精度、热管理、光纤阵列集成和晶圆级测试。台积电把电子工艺、光子工艺和先进封装放在同一平台下，客户只需设计，制造与集成由代工厂统一解决。这和当年CoWoS在AI芯片封装上的角色非常相似。
供应链也已成型：台积电负责硅光晶圆，相关封装测试、激光器、光模块和最终组装由多家厂商协同。英伟达把这条链公开，本身说明量产信心已经到位。Broadcom等厂商也在跟进同类方案。
从铜到光的转折点
AI集群规模越来越大，机柜内、机柜间带宽需求爆炸，铜互联已经接近物理极限。功耗和延迟成为新瓶颈。CPO不是锦上添花，而是支撑下一代AI工厂的必要基础设施。
台积电COUPE路线图清晰：当前200Gbps微环调制器量产，后续向更高速率、多波长、更紧凑封装演进。产能从初期数百片/月快速爬升，业界预估未来几年将大幅扩张。
市场与趋势洞察
硅光从“看起来很美”变成“必须用”只用了很短时间。英伟达、Broadcom等头部客户的采用，会快速拉动整个生态。光引擎、激光器、光纤阵列、先进封装都会受益。同时，这也意味着数据中心架构将从以铜为主转向光电混合，甚至更深度的光互联。
竞争依然存在，其他代工厂也在布局硅光。但目前能同时提供先进电子工艺、光子工艺和系统级封装的，台积电仍具明显优势。量产初期产能紧张是必然的，订单能见度已经延伸到2027-2028年。
总结来看，COUPE和Spectrum-X的量产，标志着硅光技术真正跨越了从实验室到工厂的鸿沟。它解决的不是单一性能指标，而是AI数据中心规模化部署时的功耗、密度与可靠性问题。后续重点会转向产能爬坡、成本下降和更多客户导入。技术本身已经证明可行，接下来比的是工程落地速度和供应链韧性。
